Scanner 3d

Scanner 3D flexível para medição rápida e precisa

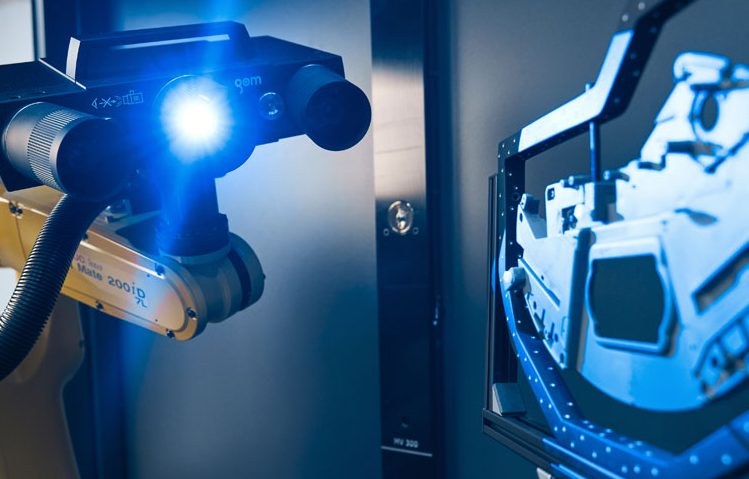

O novo Atos Q da Gom é um poderoso scanner 3D para tarefas complexas de inspeção. O sistema leve e flexível é equipado com lentes intercambiáveis adequadas para peças de pequeno a médio porte e vem com o mais recente software Gom.

Quando se trata de garantia da qualidade do produto e otimização de processos, muitas empresas dependem dos sistemas ópticos de medição 3D da Gom. Os campos de aplicação da metrologia 3D vão desde as indústrias automotiva, estamparia, de plásticos e fundição até a indústria aeroespacial. Combinando eletrônica e óptica de alta tecnologia com design robusto e software poderoso, os sistemas Aatos estão na vanguarda quando se trata de resultados de medição de alta precisão.

Confiabilidade e velocidade comprovadas

Para seu mais recente desenvolvimento, o Gom está novamente confiando nas funções comprovadas dos sistemas de medição Atos. O design do scanner vem com óptica e eletrônica protegidas, tornando o sensor resistente para medir tarefas em ambientes industriais severos.

O novo produto incorpora recursos comprovados de tecnologia Atos, como o Princípio Triple Scan, o Equalizador de Luz Azul, a calibração precisa assim como um sistema de automonitoramento com gerenciamento ativo de temperatura. Seu alto desempenho faz do novo scanner compacto superior aos outros: a projeção de franja necessária para medições precisas é realizada em alta velocidade e os cabos integrados de fibra óptica permitem a transmissão rápida e alta taxa de processamento de dados. Como todos os outros scanners Atod 3D, o sistema compacto atende a altos requisitos metrológicos e é fornecido com o mais recente software de inspeção Gom Inspect Suite.

Compacto e de uso flexível

Com suas dimensões compactas de 340 mm x 2400 mm x 83 mm e um peso inferior a 4 kg, o scanner Atos Q é móvel e de uso flexível. O operador pode usar o scanner 3D exatamente onde a tarefa de medição deve ser realizada – na sala de medição ou
diretamente no ambiente de produção. Pode ser operado manualmente em um tripé, semi-automatizado ou até mesmo totalmente automatizado em combinação com o Atos ScanBox 4105, onde atinge sua máxima eficiência. As vantagens desta
solução automatizada são óbvias: as medições de série podem ser realizadas de forma fácil e rápida, os resultados de medição são reprodutíveis e as influências através da intervenção do usuário são reduzidas.

Uso versátil graças a lentes intercambiáveis e diferentes resoluções

O Atos Q abrange uma ampla gama de componentes em vários setores. Desde pequenas peças moldadas por injeção, moldes e ferramentas até componentes complexos de fabricação aditiva, ele digitaliza toda a superfície de objetos de medição de pequeno a
médio porte em 3D. Com cinco lentes diferentes e intercambiáveis, o sistema alcança áreas de medição de 100 x 70 mm2 a 500 x 370 mm2.

Mudar do menor para o maior volume de medição é fácil graças à posição fixa da câmera. Para atender aos diferentes requisitos de medição, o aparelho está disponível em duas versões com diferentes resoluções de câmera: 12 M e 8 M, o que significa que o primeiro
sensor captura até 2 × 12 milhões e o segundo 2 x 8 milhões de pontos de coordenadas durante a varredura. A precisão, a resolução e a área de medição podem ser definidas livremente.

A tecnologia em detalhes

O Princípio Triple Scan integrado nos sistemas de medição Atos facilita a medição de superfícies e objetos reflexivos com contra saídas. A Tecnologia de Luz Azul projeta padrões precisos de franjas na superfície do objeto, que são então gravados em uma configuração de câmera estéreo por duas câmeras. A tecnologia de projeção funciona com luz azul de banda estreita, o que significa que a luz ambiente interferindo pode ser filtrada durante a aquisição de imagens. O Equalizador de Luz Azul aumenta o brilho da fonte de luz e gera luz uniforme e livre de manchas. Isso permite que tempos de medição curtos sejam alcançados mesmo em superfícies não cooperativas.

Vtech Consulting Ltda

A Vtech Consulting Ltda. é uma empresa estabelecida desde 1998 prestando serviços na área de engenharia e consultoria. Convidada para ser a representante exclusiva da conceituada empresa Alemã Gom, reconhecida mundialmente na fabricação de equipamentos de metrologia óptica, em todo o território brasileiro e argentino, desde novembro de 2015.

Com clientes e parceiros mundiais, líderes nos setores automobilístico, aeroespacial, fundição, bens de consumo, entre outros, em nossa carteira e já se utilizando de nossa tecnologia e serviços, contamos com uma base de mais de 350 equipamentos instalados no território nacional.

Gom GmbH

A Gom, empresa do Grupo Zeiss, é especializada em tecnologia industrial de medição de coordenadas 3D, tomografia computadorizada 3D e teste 3D. Desde o desenvolvimento de produtos até a produção e distribuição mundial, a empresa oferece máquinas e sistemas para digitalização 3D manual e automatizada, software de avaliação, treinamento e suporte profissional de uma única fonte. Em indústrias como automotiva, aeroespacial, energia e bens de consumo, mais de 17.000 instalações de sistemas Gom estão em uso internacionalmente. Em mais de 60 locais e com mais de 1.200 especialistas em metrologia, a Gom garante assessoria profunda e serviço de primeira classe.
